锻钢波纹管截止阀是指阀体采用锻造钢的波纹管截止阀。锻钢波纹管截止阀主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。锻钢波纹管截止阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。锻钢波纹管截止阀有二种阀盖设计形式。第一种是螺栓式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。

  结构

  螺纹、承插或对焊接端整体延长阀体



螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合(NPT)ANSI/ASME B1.20.1
明杆支架型(OS£Y)
相关压力:
·800LB

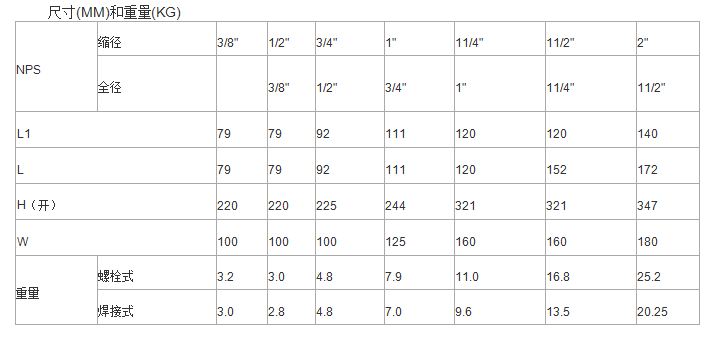

锻钢波纹管截止阀 800Lb
标准材质细表



注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
波纹管截止阀的特性:


1、双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失,降低能源损失,提高工厂设备安全
3、使用寿命长,减少维修次数,降低经营成本
4、坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏
◆技术规范
结构形式
BB-BG-OS & Y
驱动方式
手动
电动
设计标准
ASME B16.10、BS1873
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598
◆产品性能规范
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤350℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5
